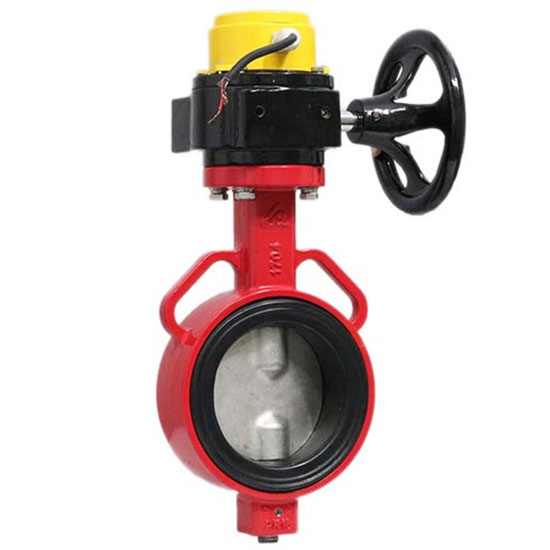

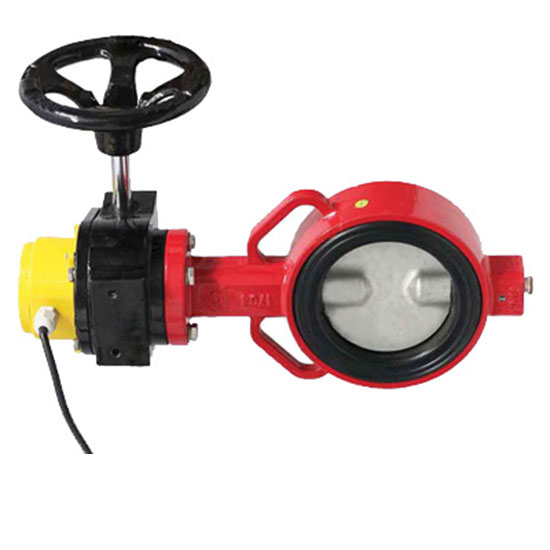

Van bướm tín hiệu PCCC DN200 ShinYi WBSS-0200
Tình trạng:
Van bướm tín hiệu ShinYi WBSS với thiết kế lệch tâm đôi, tích hợp hộp tín hiệu giám sát trạng thái mở/đóng van chính xác. Ứng dụng hiệu quả trong hệ thống PCCC, cấp nước, HVAC. Vật liệu bền, vận hành ổn định, dễ tích hợp SCADA/BMS.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Từ khóa:
van bướm tín hiệu ShinYi,
van bướm báo tín hiệu điện,
van bướm chữa cháy ShinYi WBSS,
WBSS butterfly valve ShinYi,
van bướm có hộp tín hiệu điện,
van bướm tín hiệu dùng cho PCCC,
van bướm tín hiệu là gì,
cấu tạo van bướm tín hiệu ShinYi,
van bướm ShinYi WBSS dùng trong PCCC,
ưu điểm van bướm có tín hiệu điện,
van bướm có tay quay và hộp tín hiệu,
thông số kỹ thuật van bướm ShinYi WBSS,
van bướm tín hiệu dùng cho HVAC và chữa cháy,
van bướm ShinYi WBSS DN100,
van bướm gang cầu tín hiệu PN16,
van bướm kiểu wafer tiêu chuẩn BS 5155,
van bướm ShinYi gắn hộp báo vị trí mở/đóng,
van bướm báo tín hiệu điện epoxy chống ăn mòn,
butterfly valve with signal box ShinYi
🔥 Van Bướm Tín Hiệu PCCC DN200 ShinYi WBSS-0200 – Giải Pháp Điều Khiển & Giám Sát Lưu Lượng Đáng Tin Cậy Cho Hệ Thống PCCC, HVAC và Công Trình Hạ Tầng
Van bướm tín hiệu ShinYi WBSS là dòng van công nghiệp đa năng, được tích hợp hộp tín hiệu điện để phản hồi trạng thái đóng/mở về trung tâm điều khiển. Van không chỉ đóng vai trò điều tiết lưu lượng chất lỏng trong các hệ thống kỹ thuật mà còn là thiết bị giám sát thông minh, giúp nâng cao độ an toàn và khả năng phản ứng trong các hệ thống phòng cháy chữa cháy (PCCC), điều hòa không khí (HVAC), cấp thoát nước và các ứng dụng công nghiệp khác.WBSS sử dụng thiết kế kiểu Wafer – kẹp giữa hai mặt bích – tiện lợi cho việc lắp đặt và bảo trì trong các không gian hạn chế.
Ưu điểm kỹ thuật vượt trội
1. Thiết kế hiệu suất cao
✅ Kiểu lệch tâm (double eccentric) giúp giảm lực mô-men xoắn khi vận hành, kéo dài tuổi thọ của vòng đệm cao su và giúp thao tác đóng/mở mượt mà hơn.
✅ Đóng mở 2 chiều (bi-directional shut-off): Van hoạt động hiệu quả ở cả hai hướng dòng chảy, linh hoạt hơn so với van truyền thống một chiều.
2. Giám sát trạng thái thông minh
✅ Hộp tín hiệu điện tích hợp: Cho phép kết nối với hệ thống giám sát trung tâm, phản hồi chính xác ba trạng thái: Mở hoàn toàn – Đóng hoàn toàn – Mở một phần (qua ba dây: Blue, White, Black).
✅ Chỉ báo trực quan: Giúp kỹ thuật viên nhận biết trạng thái van nhanh chóng trong quá trình vận hành hoặc bảo trì.
3. Bền bỉ với môi trường khắc nghiệt
✅ Thân van bằng gang cầu (ductile iron): Chịu áp lực cao, va đập mạnh và biến dạng nhiệt tốt hơn so với gang xám.
✅ Trục van bằng thép không gỉ (Inox 304/316/420): Chống ăn mòn, không bị oxi hóa trong môi trường nước hoặc hơi ẩm liên tục.
✅ Đĩa van bằng inox CF8M: Tăng khả năng chịu mài mòn và tương thích với nhiều loại chất lỏng.
✅ Lớp phủ epoxy dày 250–300µm: Sơn tĩnh điện chất lượng cao, tuân thủ tiêu chuẩn JIS K 5551:2002 (TCVN 9014:2011), giúp chống ăn mòn hóa chất và tia UV.
✅ Vòng làm kín bằng NBR/EPDM: Khả năng đàn hồi tốt, chịu được nhiệt độ và hóa chất phổ thông.
4. Khả năng vận hành và bảo trì tối ưu
✅ Tay quay lớn, dễ thao tác: Thích hợp cả khi sử dụng bằng tay hoặc với dụng cụ hỗ trợ.
✅ Kết nối kiểu Wafer: Tiết kiệm không gian lắp đặt, phù hợp với hệ thống có mặt bích tiêu chuẩn quốc tế.
✅ Bảo trì nhanh chóng: Các bộ phận chính có thể tháo rời dễ dàng để vệ sinh, thay thế.
Thông số kỹ thuật chi tiết
| Thông số | Giá trị kỹ thuật |
| Kích thước danh định (DN) | DN50 – DN300 |
| Áp suất làm việc | 10, 16, 20 kgf/cm² (PN10/PN16/PN20) |
| Nhiệt độ làm việc | Từ -10°C đến +80°C |
| Kiểu kết nối | Kiểu kẹp (Wafer), lắp giữa 2 mặt bích |
| Chuẩn mặt bích tương thích | BS 4504, DIN 2632/2633, JIS 10K, ANSI 150LB, ASME B16.42 |
| Tiêu chuẩn thiết kế | BS 5155, API 609, ISO 5211 |
| Sơn phủ | Epoxy Resin Powder 250–300µm – JIS K 5551:2002 / TCVN 9014:2011 |
| Môi trường làm việc | Nước sạch, nước thải, nước hệ thống HVAC, hệ thống chữa cháy PCCC |
| DN | Model/No. | H1(mm) | H2(mm) | H3(mm) | C(mm) | L(mm) | Ø(mm) |
| 50 | WBSS-0050 | 125 | 72 | 29 | 42 | 42 | 231 |
| 65 | WBSS-0065 | 140 | 78 | 29 | 44.7 | 44.7 | 231 |
| 80 | WBSS-0080 | 145 | 90 | 29 | 45.2 | 45.2 | 231 |
| 100 | WBSS-0100 | 165 | 102 | 29 | 52.1 | 52.1 | 231 |
| 125 | WBSS-0125 | 178 | 118 | 29 | 54.4 | 54.4 | 240 |
| 150 | WBSS-0150 | 185 | 145 | 29 | 55.8 | 55.8 | 240 |
| 200 | WBSS-0200 | 225 | 164 | 35 | 60.6 | 60.6 | 300 |
| 250 | WBSS-0250 | 257 | 191 | 35 | 65.5 | 65.5 | 300 |
| 300 | WBSS-0300 | 302 | 230 | 35 | 76.5 | 76.5 | 300 |
Cấu tạo chi tiết – Vật liệu cao cấp
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn |
| 1 | Thân van (Body) | Gang cầu | ASTM A536 / EN GJS 5007 |
| 2 | Đĩa van (Disc) | Inox CF8M | ASTM A351 |
| 3 | Gioăng làm kín (Seat) | Cao su NBR / EPDM | - |
| 4 | Trục van (Shaft) | Inox 304 / 316 / 420 | AISI tiêu chuẩn |
| 5–6 | Bu lông, vòng đệm | Thép carbon mạ kẽm | AISI 1025 + Galvanized |
| 7 | Hộp giảm tốc (Gearbox) | Gang cầu | ASTM A536 |
| 8 | Tay quay (Handwheel) | Thép carbon | ASTM 1025 |
| 9 | Hộp tín hiệu (Signal Box) | Nhựa chống nhiệt, chống nước | Commercial grade |
Ứng dụng trong thực tế
Van WBSS được tin dùng trong nhiều lĩnh vực hạ tầng và kỹ thuật:
🔥 Hệ thống phòng cháy chữa cháy (PCCC): Kết nối với hệ thống ống cấp nước chữa cháy cố định, truyền tín hiệu trạng thái đến tủ điều khiển.
❄️ Hệ HVAC, chiller và điều hòa trung tâm: Điều tiết lưu lượng nước lạnh/ấm cho hệ thống trao đổi nhiệt.
💧 Hệ thống cấp/thoát nước: Ứng dụng tại nhà máy, xí nghiệp, công trình dân dụng và công cộng.
🌿 Hệ thống tưới tiêu nông nghiệp: Điều chỉnh dòng nước tưới trong các mô hình canh tác thông minh.
Mã đặt hàng tiêu chuẩn
Ví dụ mã: WBSS-0100-16-D2R
| Thành phần | Ý nghĩa |
| WBSS | Van bướm tín hiệu ShinYi |
| 0100 | DN100 |
| 16 | Áp suất PN16 |
| D2 | Thân van bằng gang cầu (Ductile Iron) |
| R | Sơn đỏ – Chuẩn PCCC |
Kết luận
Van bướm tín hiệu ShinYi WBSS là thiết bị lý tưởng cho các hệ thống công nghiệp hiện đại yêu cầu khả năng đóng/mở nhanh, truyền tín hiệu chính xác và độ bền vượt trội. Sản phẩm không chỉ đáp ứng tiêu chuẩn kỹ thuật quốc tế mà còn phù hợp với điều kiện khí hậu, môi trường khắc nghiệt tại Việt Nam. Đây là lựa chọn tối ưu cho các nhà thầu M&E, kỹ sư thiết kế và chủ đầu tư công trình công nghiệp – dân dụng.
